99.9999%（6N）硼粉 / 晶体硼颗粒 4–40 目、4–25 目

99.9999%（6N）硼粉 / 晶体硼颗粒 4–40 目、4–25 目

CAS：7440-42-8，分子式：B，俗称结晶硼、晶态硼，β- 菱方晶体结构，99.9999%硼粉是半导体直拉硅单晶P 型母合金掺杂专用高纯硼源，也是光伏、功率半导体、碳化硅器件领域的高端掺杂原料。

粒度说明：

• 4–25 目：对应颗粒约 0.7–4.75 mm
• 4–40 目：对应颗粒约 0.425–4.75 mm 属于大颗粒粒状晶体硼，区别于细粉无定形硼，是海外 Alfa Aesar、Puratronic 半导体标准规格 -4+40 mesh 同款型号

一、基础理化指标

1. 纯度等级：6N（99.9999%，金属基），总金属杂质≤1 ppm，Fe、Cu、Ni、Al、Ca、Ti 等重金属杂质控制在 ppb 级别，氧、碳杂质严格管控，避免在硅单晶中形成载流子陷阱、漏电通道，是逻辑芯片、功率器件、高纯硅片的硬性门槛。

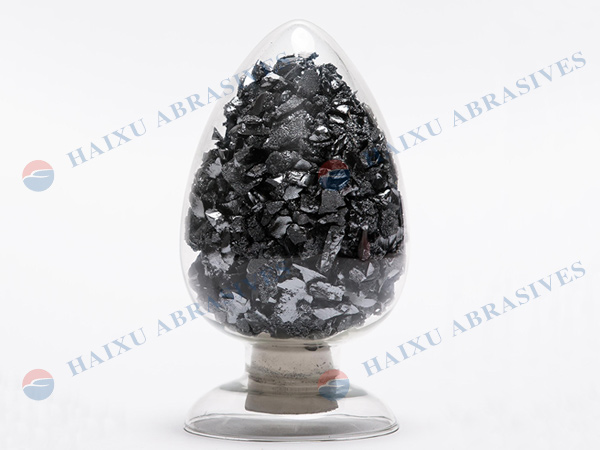

2. 外观：深灰至黑灰色结晶颗粒，带有微弱金属光泽，棱角状晶体颗粒；区别于无定形硼的棕褐色细粉。
3. 晶体结构：β- 菱面体硼（B₁₂二十面体骨架），有序长程晶体结构；对比无定形硼：化学惰性更强、高温稳定性更好、氧化速率更低、掺杂重复性更高。
4. 物性参数：密度 2.34–2.37 g/cm³，熔点≈2076 ℃，莫氏硬度 9.3；常温稳定，仅高温下和氧、氮反应，直拉单晶 1400℃以上熔硅环境下不易挥发、不易爆燃，加料可控性远优于无定形硼粉。
5. 粒度优势（4–25 / 4–40 目大颗粒）
   • 流动性好，不扬尘、不易团聚，加料过程粉尘少，适配单晶炉母合金配料、石英坩埚投料；
   • 溶解速度平缓，不会局部过掺，电阻率均匀性更好；
   • 储存、转运不易吸潮，相比超细硼粉，包装与制程管控难度更低；
   • 4–25 目颗粒更大，适合大尺寸硅锭、低掺杂浓度配方；4–40 目颗粒区间更宽，适配常规 P 型硅单晶量产。

二、半导体核心原理

硼是硅最经典的P 型掺杂元素：硅外层 4 个价电子，硼外层 3 个价电子；掺入硅晶格后形成空穴，依靠空穴导电，构建 PN 结，是二极管、MOSFET、IGBT、BJT、光伏 P 型硅片的基础。 晶体硼的有序晶格，保证硼原子释放空穴的行为稳定、批次间掺杂一致性高；无定形硼存在大量悬键与缺陷，杂质与氧含量偏高，容易造成单晶电阻率漂移、少子寿命衰减，高端半导体单晶一般优先选用 6N 晶体硼颗粒，而不是无定形硼。

三、主要应用场景

1. 直拉单晶硅（CZ）母合金掺杂（最主流）：P 型硅单晶、光伏 P 型硅片、功率器件硅衬底，在熔硅中作为母合金硼源，控制硅片目标电阻率；是 12 英寸、8 英寸高端硅衬底备选掺杂原料。
2. 碳化硅 SiC 半导体掺杂：SiC 功率器件 P 型掺杂前驱原料，用于高压 MOS、SBD、IGBT 衬底与外延掺杂。
3. 高纯锗单晶、红外探测器、半导体中子探测器：硼 - 10 同位素天然高中子吸收截面，晶体硼可用于中子探测芯片、辐射探测器件。
4. 科研与高端靶材前驱：含硼溅射靶材、硼化物薄膜、MOCVD/PVD 蒸发源原料；也可用于硼掺杂金刚石、超宽禁带半导体研发。
5. 补充：核工业中子屏蔽、控制棒原料（同材质衍生方向，但半导体赛道优先管控同位素与金属杂质）。

四、相比无定形硼粉的核心优势

1. 高温稳定性强：单晶炉高温熔硅环境下不易氧化、不易快速气化，掺杂浓度更容易复现，批次电阻率 RSD 更小；
2. 杂质更低可控：6N 晶体硼提纯工艺（高温结晶 + 电子束熔炼、升华提纯），金属杂质水平显著优于同纯度无定形硼；
3. 制程安全：大颗粒不易自燃、扬尘风险低，单晶车间加料安全等级更高；无定形细硼活性高，遇空气容易缓慢氧化发热；
4. 掺杂均匀性：晶体结构溶解行为稳定，不会出现局部偏析、点状高阻 / 低阻缺陷，提升硅片良率与少子寿命；
5. 储存稳定性：密封条件下长期存放不容易吸潮氧化，保质期更长。

五、使用与管控要点

1. 全程惰性气氛密封保存，防潮、防氧化，避免接触水汽；高温下硼会和石英、氧气缓慢反应生成 B₂O₃；
2. 投料一般搭配硅母合金预熔，不直接大量投入高温熔硅，防止局部浓度突变；
3. 粒度选型：低掺杂、大硅锭选 4–25 目；常规量产、兼顾溶解速率选 4–40 目；
4. 风险提示：超细硼粉（无定形）多用于涂料、烟火；半导体单晶掺杂优先晶体硼颗粒，是海外头部硅厂、研究所的成熟选型方案，匹配 Alfa、Sigma、Puratronic 进口规格对标。
